  発電バイモルフモジュール

発電バイモルフサンプル画像
3,240円(税込)/pack(3枚入り)

個数
※FAX注文ご希望の方はこちら
[FAX注文用紙]



<資料(PDF)>
技術資料
解説
バイモルフ型発電機の電力出力の簡易理論モデル
発電バイモルフのLED負荷での周波数特性について



◆付属品 超高輝度LED◆

超高輝度LEDについては、発電バイモルフモジュール
1パッケージ(3枚入)につき2個付属しております。

<超高輝度LED仕様>
・形状 :3Φ砲弾タイプ
・発光色:緑
・光度 :6800mcd
・指向特性:15゜
・定格直流順電流:20mA
基本的な使い方の例

本体を固定し、指でモジュールの先端に振幅を与えて下さい。
出力は出力口A-Bの穴(3.5φ)より取り出せます。
負荷を接続する場合は、出力口A-B穴に接続して下さい。
出力口C-D及びE-FにはLEDを実装することができます。

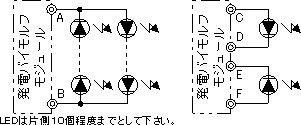

下記のいずれかの結線を行えばモジュールの先端が変位するに従ってLEDが交互に点滅します(LEDの向きに注意して下さい)。LEDを片側だけ実装すると、そのLEDに逆電圧がかかり、LEDが破損する場合がありますので注意して下さい。
出力口C-D及びE-Fに実装されるLEDは2.54mmピッチで、直径は5φ以下のものをご使用下さい。
また、LEDは超高輝度タイプのものをご使用下さい。
LED(超高輝度砲弾タイプ)は下記レベルのものを推奨いたします。
光度:6800mcd 指向特性:15°定格直流順電流:20mA
(ご使用に関しましてはお問い合わせ下さい)

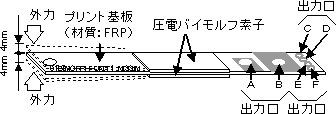

構造



固定例
出力口A-Bの穴(3.5φ)を利用し、ネジ,ナット,スペーサ等を使用して固定して下さい。このとき、出力口AとBが短絡しない様に固定台は絶縁物のものをご使用下さい。
出力口AとBが短絡されてしまうと、負荷に出力が供給されませんのでご注意下さい。
安定して固定されていないと、先端に振幅を与えても十分な出力が得られない場合がありますので、しっかりと固定して下さい。
また、机等の台の端に直接本体を置いて、本体を動かない様にしっかり押さえた状態で先端に振幅を与えれば簡単にご使用いただけます。
圧電バイモルフ素子はセラミックス製のため壊れやすいので取り
扱いには注意して下さい。
注意事項
1.モジュールの先端に与える振幅は、片側4mm以下として下さい。大きな振幅を与えると故障の原因となります。
2.水に濡れると出力されなくなりますので、水に濡らさないで下さい。乾燥すれば出力は復帰します。
